雷电冲击电压试验设备选型实测：性能对比与技术优化解析

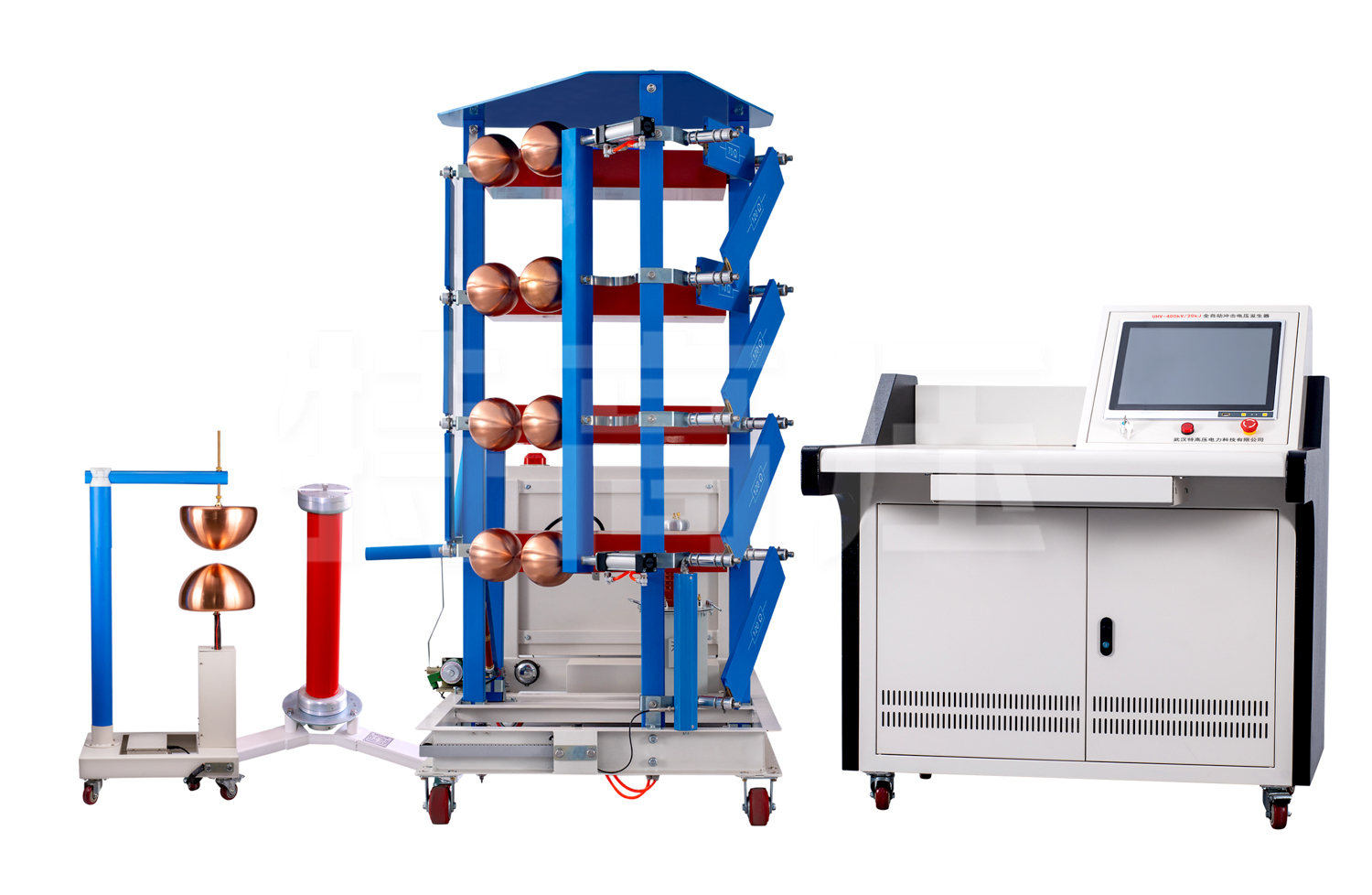

武汉特高压旗下的雷电冲击高压发生器可以帮助众多电力工作者更加方便的进行各类电力测试。

在高压电气设备绝缘性能评估中，雷电冲击电压试验设备用于模拟雷击过电压工况，检测变压器、绝缘子、开关设备等产品的耐压能力。随着电力系统电压等级提升，用户对冲击电压波形精度、输出稳定性及操作安全性提出了更高要求。面对不同技术方案的产品，如何选择一款性能可靠、符合标准的设备成为采购决策的关键。本文通过数据对比与模拟测试，分析关键技术指标，并提出优化建议，帮助用户提升检测效率与准确性。

  从试验标准看，雷电全波需满足波前时间1.2μs±30%、半峰值时间50μs±20%的技术要求。若设备波形控制不精准，可能导致测试结果偏离标准，影响设备绝缘性能判断。以110kV变压器外绝缘测试为例，需施加480kV标准雷电冲击，若波形参数超差，可能造成误击穿或考核不足。

  为评估不同型号的性能差异，我们选取三类主流设备进行对比测试：A型为传统多级Marx发生器，B型为模块化紧凑设计，C型为智能控制型。在输出480kV电压时，测量冲击波形参数。A型波前时间实测为1.58μs（超差），半峰值时间为62.3μs（超差）；B型为1.32μs和53.6μs，符合标准；C型通过可调波前电阻与数字触发系统，将波前时间稳定在1.24μs，半峰值时间控制在49.8μs，误差小于±3%。数据显示，智能调节技术能显著提升波形一致性，尤其适用于多电压等级、多试品类型的检测场景。

  电压稳定性与重复性直接影响试验可信度。在连续10次冲击测试中，记录峰值电压波动情况。A型最大偏差达±6.8%，B型为±4.2%，C型控制在±2.1%以内。C型设备采用闭环电压监测与自动补偿机制，能实时调整充电电压，确保每次输出一致，减少因电压漂移导致的重复试验。

  能量效率与充电时间也是现场应用关注点。在相同储能容量（100kJ）条件下，A型充电至额定电压需180秒，B型为120秒，C型采用高频恒流充电技术，仅需75秒完成。更短的充电周期意味着更高的测试效率，尤其适合批量产品出厂检验。

  针对操作安全与便捷性，结构设计的优化尤为重要。传统设备多采用开放式级联结构，现场安装复杂且存在触电风险。B型与C型采用全封闭绝缘筒设计，模块间通过快速插头连接，整机装配时间由A型的3小时缩短至1小时以内。同时，C型配备多重安全联锁，包括接地检测、门禁保护和远程急停功能，有效降低误操作风险。

  测量系统精度同样不可忽视。部分设备配备独立分压器与数字记录仪，采样率高达500MS/s，能准确捕捉波形细节。在对比测试中，高采样系统可识别波形上的微小振荡，而低采样设备可能遗漏关键信息，影响波形参数判定。

  综合来看，选择雷电冲击电压试验设备应重点关注波形精度、电压稳定性、充电效率及安全设计。测试数据表明，采用模块化结构、智能控制与高频充电技术的设备在性能与效率方面更具优势。建议用户根据实际测试电压等级、试品类型及使用频率，合理配置设备参数，并优先考虑具备自动调波、安全联锁和高精度测量功能的型号，以保障试验安全与数据可靠性。
