一次商业配电系统故障排查：相位伏安表定位

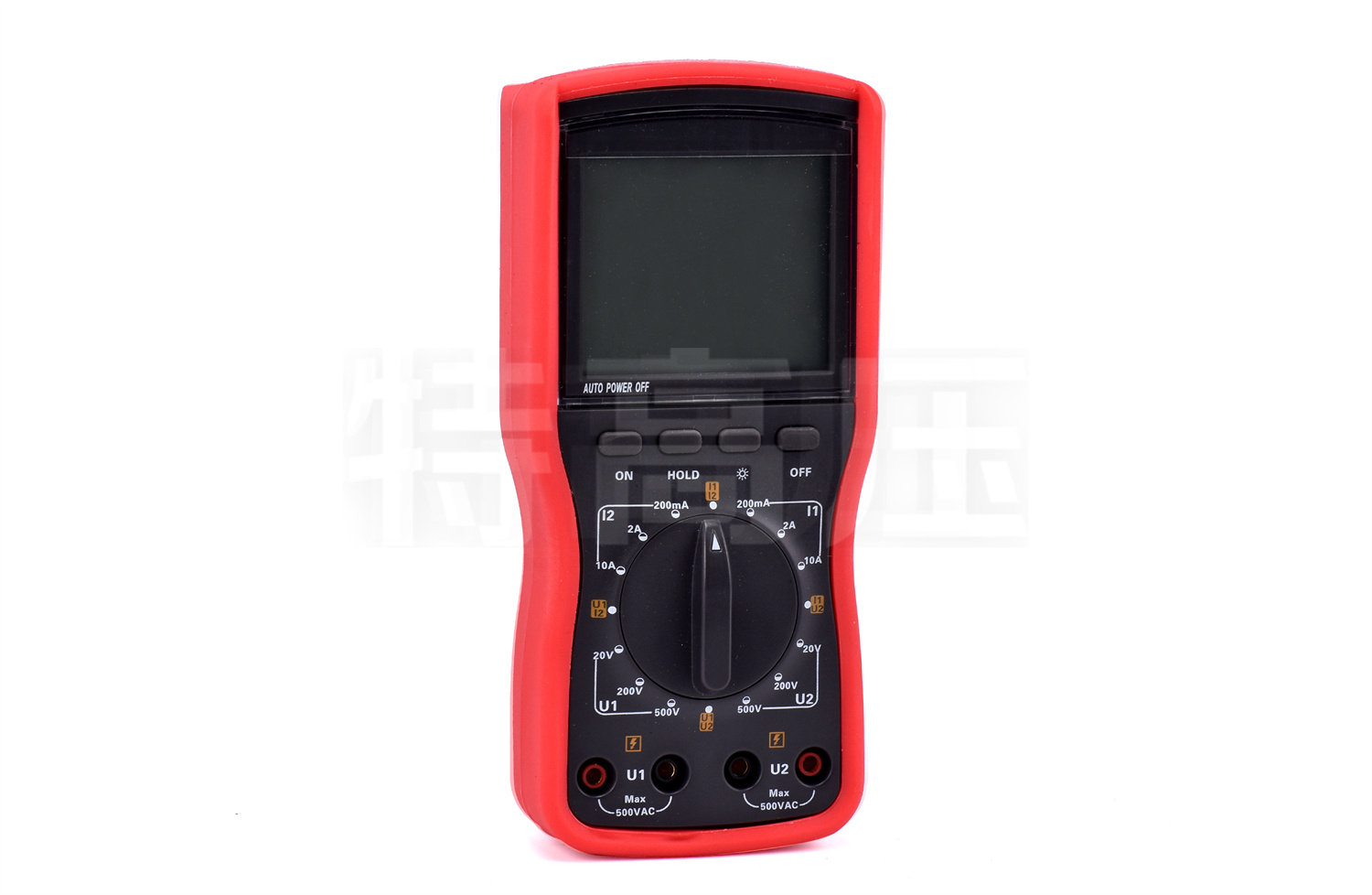

数字双钳相位伏安表，其核心功能在于能够在不断开电路的前提下，通过两个独立的钳形电流传感器（钳头）和电压测试线，同步测量两路交流电流、电压的幅值及其之间的相位角。这种非接触式的测量方式，大大提高了现场测试的安全性与效率。仪器的工作原理基于电磁感应与数字信号处理技术，钳头捕获电流信号，电压通道直接采集电压信号，内部处理器对信号进行运算，最终在液晶屏幕上直观显示测量结果，包括电压值(U1/U2)、电流值(I1/I2)、频率(Hz)以及关键的相位角(Φ)。

核心功能与技术特点

武汉特高压的该系列仪表，通常集多种实用功能于一身。除了基础的电压、电流、相位测量外，还普遍包含判别三相电压的相序、分析变压器的接线组别、测量电路的功率因数和有功/无功功率等。产品设计注重实用性，例如采用大口径钳头，以适应现场不同线径的导线；具备数据保持功能，便于在光线不佳或空间狭窄处读取数值；一些型号还支持数据存储与传输，方便后续的数据管理和报告生成。整体而言，其设计目标是帮助用户在配电系统巡检、电业稽查、电能质量初步分析等场景中，快速获取可靠的电气参数。

企业资质与产品保障

武汉特高压电力科技有限公司在电力测试仪器领域拥有多年的技术积淀。公司致力于电力测试产品的研发与制造，建立了规范的生产流程。公司的质量管理体系已通过ISO9001认证，这反映了其在产品设计、生产和服务环节对标准化和规范化的追求。出厂的每一台仪器均会通过多项检测，以确保其测量的基本准确性和运行稳定性。

典型应用案例分析

项目背景：2024年夏季，某大型商业综合体在进行内部配电系统年度预防性试验时，运维人员发现总配电房内一套新增容的变压器，其低压侧出线的三相负载电流存在明显不平衡现象，但初步检查未发现线路接错。

测试过程与发现：为了查明原因，技术人员使用武汉特高压的SMG-3000型数字双钳相位伏安表进行深入排查。他们首先使用仪表的钳形电流互感器分别测量了三相电流，确认了B相电流显著偏大。随后，他们利用仪表的相位测量功能，逐一测量了各相电压与电流之间的相位角。测量结果显示，B相的电压与电流相位角远偏离正常的功率因数角范围。

深入排查与解决方案：这一异常的相位数据提示问题可能并非简单的负载分配不均。技术人员根据相位关系，结合电路图分析，初步判断B相所接的某一路主要负载（一组大功率照明装置）的补偿电容可能配置不当或存在故障，导致了电流相位发生偏移。他们随后对该路负载的补偿电容柜进行了针对性检查，果然发现其中一组电容器的投切控制器失灵，导致容性补偿过量。

处理与结果：在修复了电容器投切控制器后，技术人员再次使用同一块相位伏安表进行复测。数据显示，三相电流恢复了基本平衡，各相的电压-电流相位角也回到了合理的数值范围内。此次排查，借助相位伏安表提供的精准相位信息，快速定位了传统电流表无法发现的深层问题，有效避免了因长期三相不平衡可能导致变压器过热、线损增加乃至设备损坏的风险，保障了商业综合体的供电可靠性。

案例启示：此案例表明，在复杂的电气系统中，单纯的幅值测量有时不足以诊断问题根源。数字双钳相位伏安表通过提供电压、电流及其相位关系的多维度数据，能够帮助技术人员进行更深入的电路状态分析与故障定位，是实现精准运维的有效工具。

结语

数字双钳相位伏安表以其便捷的非接触测量方式和丰富的功能组合，在电力运维、设备安装、电能管理等领域展现其应用价值。武汉特高压电力科技有限公司的产品，立足于为用户提供稳定、规范的测量体验，旨在为各类电力用户的系统安全与经济运行提供技术支持。
