变比组别测试仪的核心任务，是取代传统的双电压表法、变比电桥等繁琐方法，以一体化、自动化的方式，快速测量变压器的电压比（变比）和联结组别，并判断其极性是否正确。
一、 变比与组别：变压器的基础参数及其重要性
变比（K）：
计量基础：对于计量用互感器和变压器，变比的准确性直接关系到电能计量的公平性。
电压控制：确保变压器输出符合系统要求的电压等级。
故障诊断：绕组匝间短路等故障会导致变比发生变化，测量变比可作为初步诊断手段。
定义：变压器高压侧额定相电压（或线电压）与低压侧额定相电压（或线电压）之比。对于三相变压器，通常指线电压之比。
重要性：
联结组别：
并联运行的前提：只有变比相等、联结组别相同的变压器才能安全并联，否则会产生极大的环流。
保护逻辑依据：继电保护装置的某些逻辑（如差动保护）依赖于变压器明确的相位关系。
接线正确性验证：在安装或检修后，必须验证实际接线与设计图纸一致。
定义：用时钟表示法表示三相变压器高、低压绕组线电压的相位关系，如Dyn11，Yy0，Yd5等。其中字母表示绕组接法（星形Y，三角形D），数字表示低压侧线电压滞后于高压侧对应线电压的相位差（30°的倍数）。
重要性：
二、 测量原理与技术演进
现代变比组别测试仪主要基于“低压注入，同步测量"的原理。
传统方法的局限：
双电压表法：需外加电源，分别测量高压侧和低压侧电压后计算，操作繁琐，易受电源波动影响，且无法直接测量组别。
变比电桥法：精度较高，但操作复杂，平衡调节费时，同样对组别判定不直观。
现代智能测试仪工作原理：
仪器通过分析各相电压信号的相位关系，自动判断绕组的连接方式（Y或D）。
通过比较高压侧与低压侧对应线电压的相位差（角差），自动计算出钟点数（0-11），从而判定联结组别。
同时完成极性测试（减极性或加极性）。
信号注入：仪器内部产生一个频率稳定（如50Hz/60Hz）、幅值已知的低电压（通常为安全电压，如10V-100V）信号，施加到变压器的高压侧绕组（或低压侧绕组，根据设置）。
同步采样：仪器的高精度模数转换器（ADC）同时采样施加侧的电压（激励信号）和感应侧的电压（响应信号）。对于三相测试，通常采用“三相六边形"或类似原理，一次性接入三相，同时测量。
变比计算：通过比较施加侧和感应侧对应相的电压幅值，直接计算出各相的变比（Kph）和线电压变比（Kline）。
组别与极性判定（核心技术）：
三、 现代智能测试仪的关键技术特点

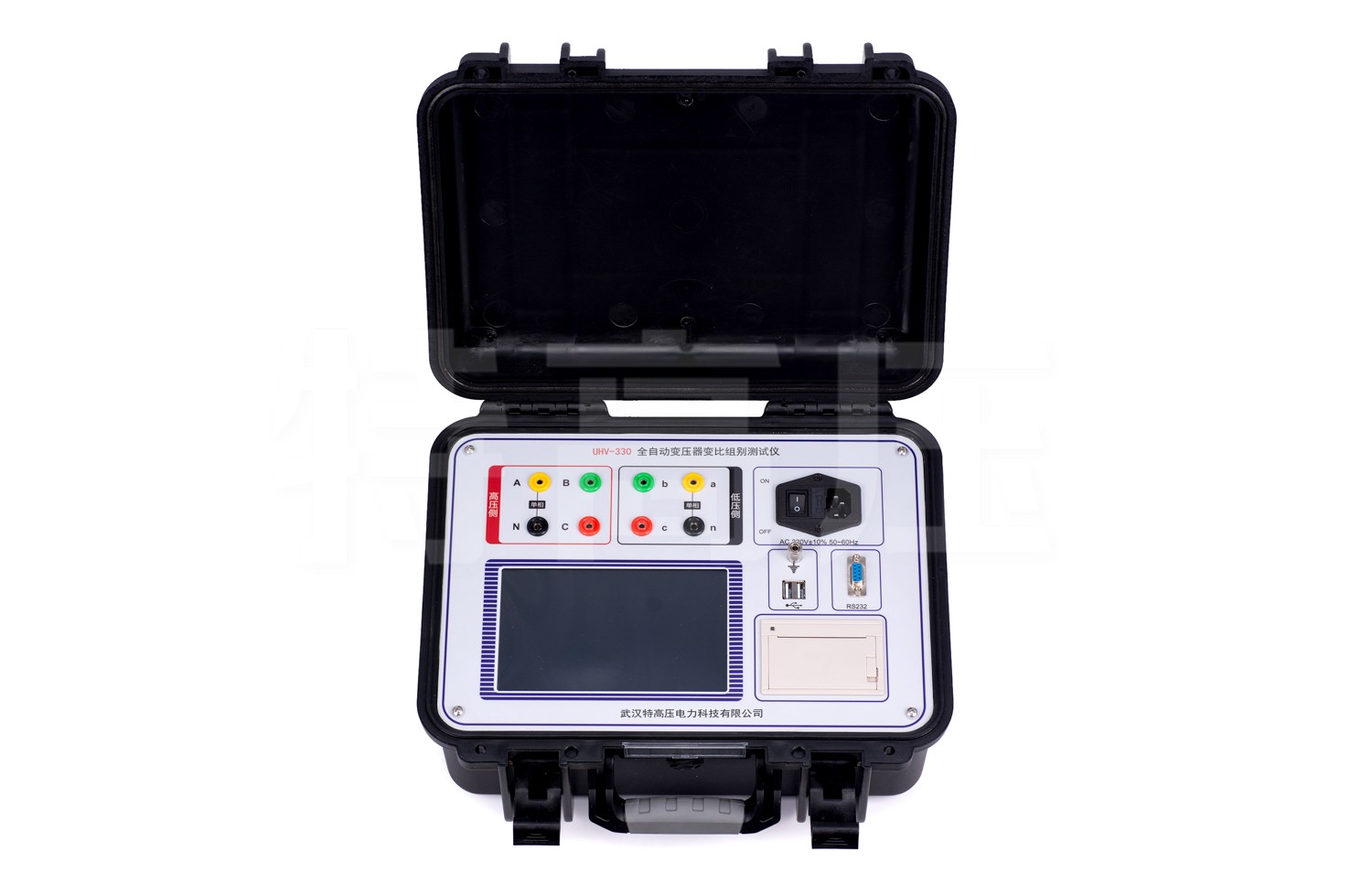

武汉特高压电力科技有限公司的变比组别测试仪，设计上注重现场应用的便捷性、测量的准确性与可靠性。
宽量程与高精度测量：
变比测量范围宽，可覆盖从配电变压器到大型电力变压器的需求（如0.8-10000）。
采用高分辨率ADC和数字信号处理技术，基本变比测量精度可达0.1%或更高，角差测量精度可达0.1°。
全自动测试与智能识别：
用户只需根据提示接线，选择变压器类型（单相/三相）和额定参数，仪器可自动完成所有测量和计算。
自动识别组别是核心功能，无需用户预先设定或查阅复杂对照表，仪器直接显示结果（如Yd5）。
三相六边形法测试：
对于三相变压器，采用三相同时加压、六通道同步测量的方式。只需一次接线，即可获得所有相别和组别的数据，测试速度快，效率高。
强大的抗干扰与稳定性：
采用数字滤波和屏蔽技术，有效抑制现场工频电磁干扰，保证在变电站强电磁环境下测量的稳定性。
内部基准源稳定，确保测量结果的重复性好。
人性化操作与数据管理：
大屏幕液晶显示，中文菜单引导，操作简单。
内置存储器，可保存大量测试数据，包括变比、组别、角差、误差百分比等。
配备USB或蓝牙接口，可将数据上传至电脑，通过配套软件进行管理、分析和打印标准报告。
安全设计：
输出为安全低压，对人员和设备安全。
具有反电动势保护、过流保护等功能。
四、 核心应用场景与价值体现
变比组别测试仪是变压器生命周期各环节的工具：
变压器制造厂（出厂试验）：对每台产品进行变比和组别的最终验证，确保符合设计要求。
电力安装公司（交接验收）：新变压器安装后，必须进行变比组别测试，作为竣工资料的一部分，确认运输安装未导致内部接线错误。
供电公司（预防性试验与故障排查）：在定期检修中，测试变比以监控绕组状况；当怀疑有匝间短路或接线错误时，进行专项测试。
互感器（PT）校验：用于电压互感器的变比和极性检查。
变压器吊罩或大修后：验证回装后内部引线连接的正确性。
对于用户而言，一台变比组别测试仪带来的核心价值是：确保变压器基础参数的绝对正确，从源头上杜绝因变比或组别错误导致的计量纠纷、环流事故或保护误动；大幅提升现场测试效率，将原本需要多人配合、耗时半小时以上的工作，缩短为单人几分钟内即可完成；降低对测试人员专业经验的依赖，自动识别功能使得即使对组别知识不十分熟悉的年轻员工也能快速、准确地完成测试；建立数字化的设备基础档案，精确的变比与组别数据是变压器资产管理的重要组成部分。
五、 选购时的综合评估要点
面对“什么品牌好"的询问，建议用户从测量性能、功能智能性、现场适应性及数据管理能力等维度进行专业考量：
测量范围与精度：变比测量范围是否覆盖您主要测试的变压器类型（如从配电变到主变）？变比和角差的基本精度是否满足相关标准（如GB 1094.1）的要求？
组别识别能力：是否支持所有常见联结组别（如Yy, Yd, Dy, Dd的各种钟点数）的自动识别？识别是否快速、准确？
测试速度与便捷性：对于三相变压器，是采用高效的三相法还是一次只能测一相的单相法？接线是否简单明了？
抗干扰能力与现场适用性：仪器在变电站现场等强电磁环境下的测量稳定性如何？电池续航能力是否满足户外长时间作业需求？
数据功能与接口：存储容量是否足够？配套数据分析软件功能是否完善，能否方便地生成和导出报告？
厂家的专业性与支持：变比组别测试虽专项，但涉及标准理解。厂家是否能提供清晰的测试方案和符合规程的操作指导？能否提供及时的校准和技术支持服务？
总结
武汉特高压电力科技有限公司的变比组别测试仪，通过集成高精度同步采样、智能相位分析与自动识别算法，将变压器基础参数的验证工作从复杂、依赖经验的手工操作，转化为快速、精准、标准化的自动流程。用户在探寻“什么品牌好"时，实质上是在为变压器的“身份认证"与“相位核对"寻找一位反应迅速、判断精准的“专业裁判"。通过系统性地审视仪器在测量范围与精度、智能识别能力、现场操作效率以及数据管理等方面的综合表现，用户可以有效地甄选出那台能够为变压器投运安全与运行可靠奠定坚实数据基石的专用工具及其提供者，从而在保障电网基础设备精准互联的实践中，握有一把的“参数验证密钥"。
