高压开关动特性测试仪的核心任务，是记录并分析断路器从接收到分（或合）闸命令开始，到机械动作结束这一短暂过程（通常几十到两百毫秒）中的所有关键电气与机械事件，形成可量化、可评估的数据报告。
一、 高压开关动作特性测试的必要性与核心参数
测试的必要性与安全价值：
预防拒动与误动：慢分、慢合可能导致电弧重燃或无法熄弧，威胁设备与系统安全；机构卡涩则直接导致开关拒动，使故障范围扩大。
评估机械磨损与老化：通过定期测试数据对比，可发现弹簧性能变化、连杆磨损、润滑脂硬化等趋势性问题。
检修质量验收：大修或更换操动机构后，必须通过特性测试验证其性能恢复至设计要求。
核心测试参数及其意义：
记录分合闸线圈的电流随时间变化曲线。通过分析电流的上升沿、峰值、保持阶段，可以判断电磁铁动作是否顺畅、有无卡滞、辅助触点切换是否正常。
总行程与超程：动触头从分闸位置到合闸位置的总移动距离，以及触头接触后继续运动的压缩距离（超程）。超程不足会影响接触压力。
分（合）闸速度：通常指刚分后（或刚合前）一段特定行程内的平均速度（如刚分后10ms内的平均速度）。速度过低影响灭弧能力。
速度曲线：行程-时间曲线的一阶导数，能更细致地反映机构在整个运动过程中的加速、匀速、减速状态，是诊断机构问题的关键图谱。
分（合）闸时间：从线圈通电（或接收到脉冲）到动静触头刚分（刚合）的时间。是衡量开关响应速度的基本指标。
同期性：三相或多断口开关各相（各断口）之间分、合闸时间的差值。同期差过大会导致负荷转移或恢复供电不平衡。
弹跳时间：触头闭合（或断开）后，由于碰撞产生的短时断续接触（或断开）现象。弹跳时间过长会加剧触头烧蚀。
时间参数：
行程与速度参数：
线圈电流波形：
二、 核心测量原理与系统构成

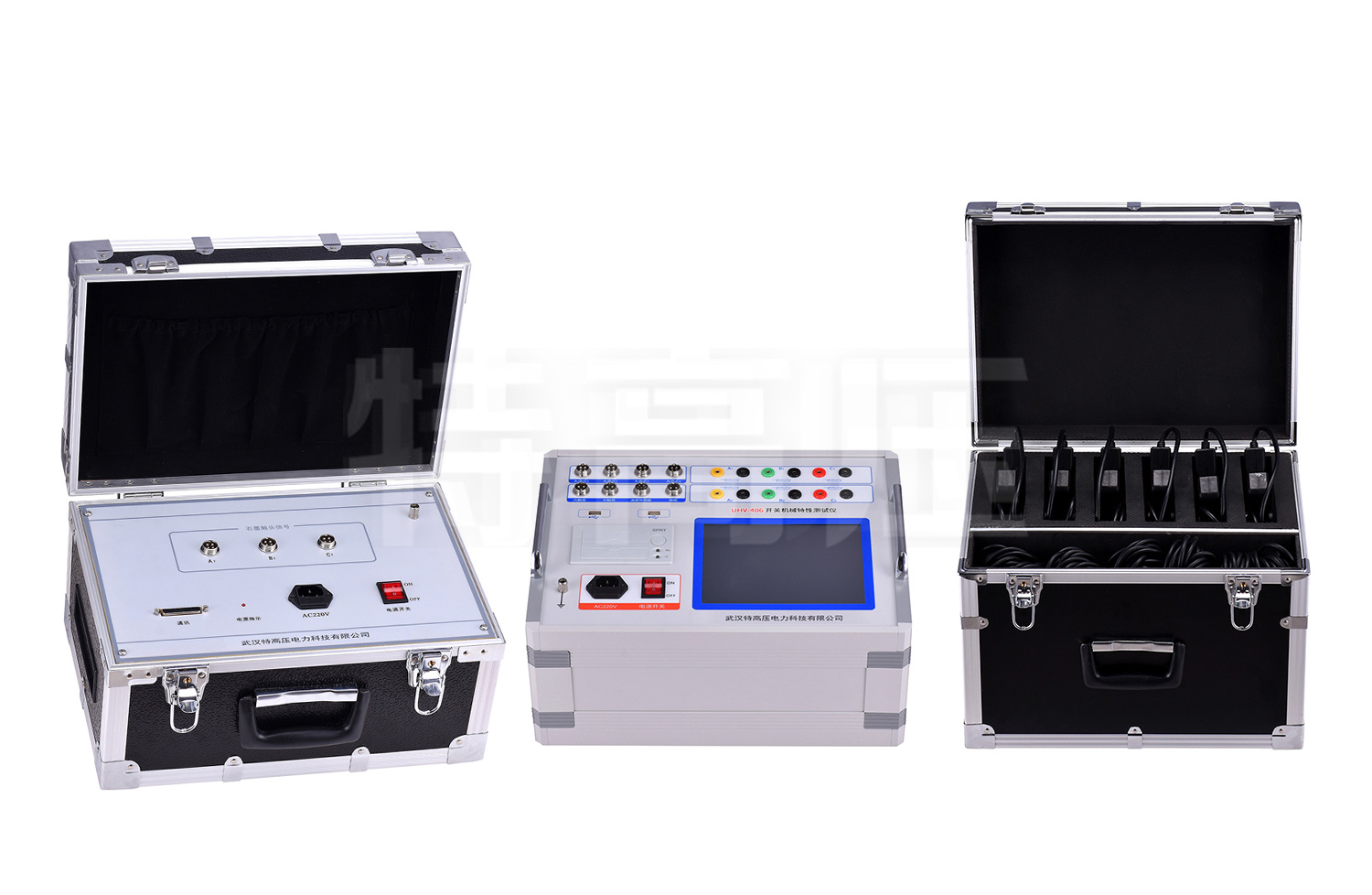

武汉特高压电力科技有限公司的高压开关动特性测试仪，通常由主控单元、高精度时间测量通道、位移传感器和电流传感器等构成。
时间-行程测量原理（核心）：
旋转编码器（线性或角位移）：通过夹具连接至开关的直线或旋转运动部件，输出与位移成比例的脉冲信号，精度高、可靠性好。
加速度传感器：安装在运动部件上，通过二次积分得到位移，安装方便，但需注意初始校准和零漂。
激光测距传感器：非接触式测量，适用于某些不易安装的场合。
位移传感：获取动触头的实时位置信号。常用方法有：
高精度计时：仪器内部有高稳定度的时间基准（如恒温晶振），以微秒级分辨率记录以下关键事件时刻：线圈电流起始时刻、各相断口状态（通/断）变化的时刻（由仪器接入断口线监测）。
曲线合成：将连续记录的位移脉冲与时间基准对应，实时绘制出行程-时间（S-t）曲线，这是所有分析的基础。
速度计算：
仪器软件对S-t曲线进行数字微分处理，得到速度-时间（V-t）曲线和速度-行程（V-S）曲线。
用户可在曲线上自定义计算区间（如刚分后10ms行程），仪器自动计算该区间的平均速度。
线圈电流测量：
通过开口式或穿心式电流钳（霍尔效应或罗氏线圈）拾取线圈电流信号。
高采样率记录电流波形，并与时间、行程数据严格同步，用于综合分析。
三、 现代智能测试系统的关键技术设计
多通道高精度同步采样：
支持同时测量多组断口（如6断口甚至更多）的时间、以及1-2路位移和1-2路线圈电流，所有通道严格同步，确保数据关联性。
断口状态采用光电隔离测量，抗干扰能力强。
智能传感器适配与自动识别：
兼容多种品牌和型号的位移传感器（编码器、加速度等），仪器可自动识别并校准。
提供丰富的传感器安装夹具，适应不同类型开关（SF6瓷柱式、罐式、真空开关柜等）。
强大的数据分析与诊断软件：
自动从曲线中提取所有标准参数（时间、速度、同期性、弹跳等），并列表显示。
提供标准波形库对比功能，可将当前测试曲线与出厂曲线或历史优良曲线进行叠加比较，直观发现差异。
内置常见故障的波形特征库（如机构卡涩、弹簧疲劳、线圈故障等），可给出初步的诊断提示。
便捷的数据管理与报告生成：
存储大量测试数据，可按站名、开关编号、测试日期管理。
一键生成符合电力行业规范格式的测试报告，包含数据表格、特性曲线图及结论，支持导出和打印。
人性化现场操作设计：
大屏幕液晶显示，阳光屏设计便于户外查看。
内置大容量锂电池，满足长时间现场工作需求。
坚固机箱设计，防震防尘，适应变电站复杂环境。
四、 核心应用场景与价值体现
高压开关动特性测试是开关专业检修工作的核心内容：
新设备投运验收：建立开关的原始机械特性档案。
定期预防性试验：按规程周期（如3-6年或操作一定次数后）进行测试，监测特性变化趋势。
故障跳闸后检查：在开关成功或失败地切除故障后，测试其特性是否发生偏移，评估是否需检修。
大修或机构更换后校验：验证维修质量是否达到标准。
开关制造厂：作为出厂试验的一部分，确保每台产品机械特性合格。
对于用户而言，一台高压开关动特性测试仪带来的核心价值是：将开关机械状态的定性经验判断转化为定量数据评估，使检修决策更加科学有据；提前发现隐性机械缺陷，避免其发展为运行中的故障跳闸或拒动事故；显著提升检修工作效率与质量，一次接线即可获取全面数据，智能分析辅助快速定位问题；实现开关机械特性的全生命周期管理，长期数据积累为状态检修和寿命预测提供宝贵资产。
五、 选购时的综合评估要点
面对“什么品牌好"的询问，建议用户从测量能力、分析功能、现场适应性及数据管理维度进行专业考量：
测量通道数与同步性：支持的断口测试数量、位移传感器通道数、线圈电流通道数是否满足需求（如对于双分闸线圈的开关）？所有通道是否真正同步计时？
时间与位移测量精度：时间分辨率和精度是多少？位移测量分辨率（如0.1mm）和线性度如何？这直接决定了速度等衍生参数的准确性。
传感器兼容性与安装便捷性：是否提供丰富、可靠的传感器选件和安装工具？是否能轻松适配您单位主要的开关类型？
数据分析与诊断功能的深度：软件是否具备专业的曲线分析工具（如自定义速度计算区间、波形叠加对比）？是否内置了一定的智能诊断或异常提示功能？
数据管理与报告规范性：数据管理是否方便查询和对比？生成的报告格式是否符合您所属电网公司的规范要求？
厂家的专业经验与支持：开关类型繁多，测试经验至关重要。厂家是否熟悉各类开关（特别是GIS、特殊机构）的测试难点？能否提供专业的测试方案咨询和数据分析支持？
总结
武汉特高压电力科技有限公司的高压开关动特性测试仪，通过融合高精度同步采样、智能传感适配与专业数据分析技术，将高压开关瞬间完成的复杂机械动作，转化为清晰、可量化、可评估的数据图谱。用户在探寻“什么品牌好"时，实质上是在为电网的关键保护设备寻找一位洞察毫秒、解读机械“语言"的“诊断专家"。通过系统性地审视仪器在数据采集全面性、分析专业性、现场适应性以及长期数据价值挖掘等方面的综合能力，用户可以有效地甄选出那台能够为开关可靠动作提供深入洞察和预判能力的专业设备及其提供者，从而在保障电网快速隔离故障、恢复供电的动态安全实践中，配备一把精准的机械性。
